Grundig satellit 1000
Dati Tecnici:
Anno : 1972
Finali di potenza : ASD161 AD162
Altoparlante : 2 vie 15 watt
Principio conversione : Superhet, doppia / tripla conversione; ZF / IF 1850/460 // 10700 kHz
Gamma frequenze : LW, MW, 9 x onde corte + 8 diffusione SW bande di trasmissione
Tensione : rete 110-127, 220-240 Vac Batteria 6 × 1,5 Volt
Dimensioni (WHD) 440 x 260 x 130 mm
Peso : 7 Kgr
Grundig satellit 1000 revisione condensatori
Grundig satellit 1000 cinghia
Questa stupenda radio Grundig trovata in un mercatino era purtroppo non funzionante ….

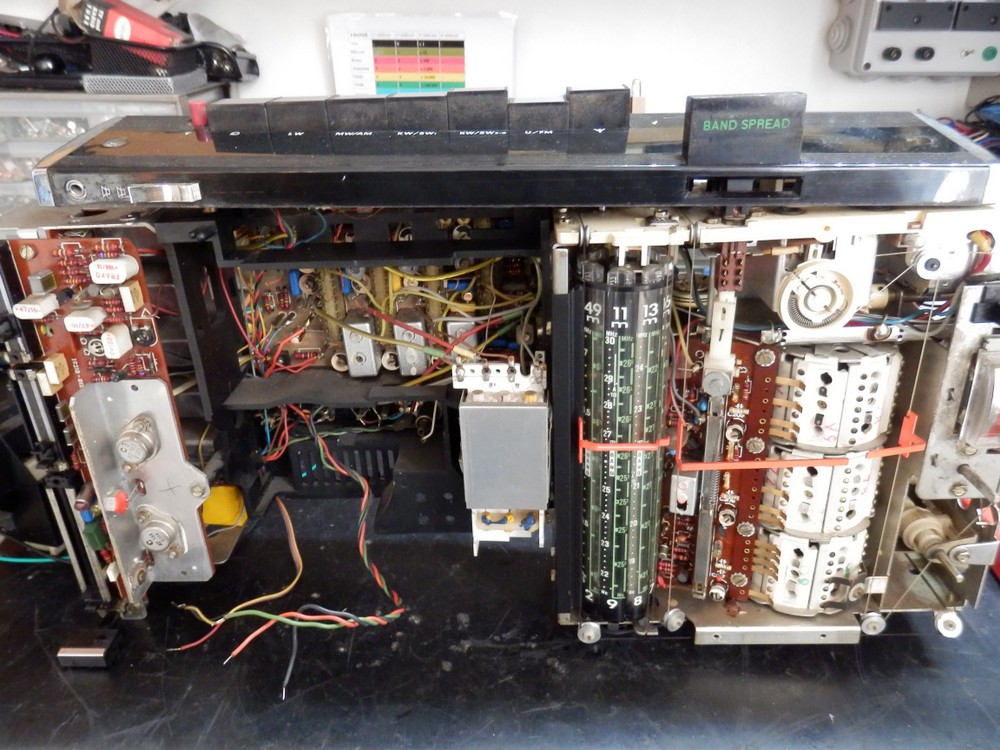

Prima di tutto ho controllato il fusibile posto sul alimentazione, ma questo era intatto, quindi la soluzione migliore era smontarla e controllarla , in prima battuta la sezione di alimentazione per capire se i condensatori erano in perdita, interrotti o peggio in corto .
Tolte le manopole frontali ( gli slider rimangono attaccati: sono un rinvio ) e dissaldate le connessioni dell altoparlante, sono giungo alla sezione alimentazione dove due condensatori erano palesemente in perdita e che una volta rimossi e testati hanno rivelato il loro stato di “interrotti” .
Non ho l’ immagine del “prima”, ma qua accanto potete osservare i nuovi condensatori montati ( tre neri e uno blu ) che hanno permesso alla radio di risvegliarsi dopo un lungo sonno. ( fortunatamente erano solo interrotti )
Altro problema noto di questa radio è il rinvio a cinghia dentata del tamburo frequenze che in origine era realizzato in plastica e quindi soggetto a morte prematura con il passare degli anni.
La ARG-audio ha fatto realizzare una piccola quantità di cinghie T10 in gomma con anima tessile che sono praticamente eterne …. Sono difatti costruite in modo simile alla cinghie di distribuzione di una vettura , ripeto quindi ETERNE , nulla di paragonabile alle originali !!
La vite appoggiata alla cinghia serve per regolare la tensione.
Sotto invece la formidabile sezione di amplificazione con i due AD161—AD162 , sezione che è stata testata e calibrata con specifiche di fabbrica .
Notate anche l’ ottimo altoparlante a due vie , una raffinatezza nel 1972 .
Effettuate le riparazioni e le regolazioni utili, la radio è tornata in piena forma : tutte le gamme sono presenti riuscendo a captare stazioni che sinceramente non pensavo fosse possibile “ prendere” con una radio non professionale vecchia di ben 44 anni !!!
Un altro problema che è emerso era lo strumento della potenza segnale che risultava bloccato, fermo…
Ho provato a smontarlo è a verificarlo, ma la bobina era interrotta , quindi irrecuperabile.
Mi sono messo alla ricerca di un nuovo strumento e fortunatamente ne ho trovato uno molto simile : differiva solo la parte grafica, ma er praticamente “lui” in altre vesti.
Smontati gli strumenti non ho fatto altro che stogliere la grafica dallo strumento originale e metterla nel nuovo strumento.
Richiuso tutto e ricollegato, il nuovo strumento ha funzionato subito
Grundig satellit 1000 altoparlante
