Elettronica di controllo TD 125 MKI
Il uA709C è stato il primo amplificatore operazionale introdotto per uso generale. Aveva bisogno di varie componenti intorno ad esso per renderlo stabile (R5, C6 e C7 + R17, C9 e C10 sul diagramma nel manuale TD125). È stato sostituito dalla versione opamp UA741 più recente e migliore ( da numerazione 475 circa in poi ), in cui l'equivalente di tali componenti è incluso all'interno del chip.

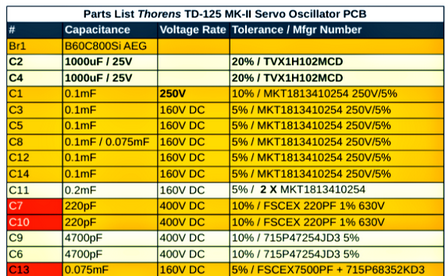

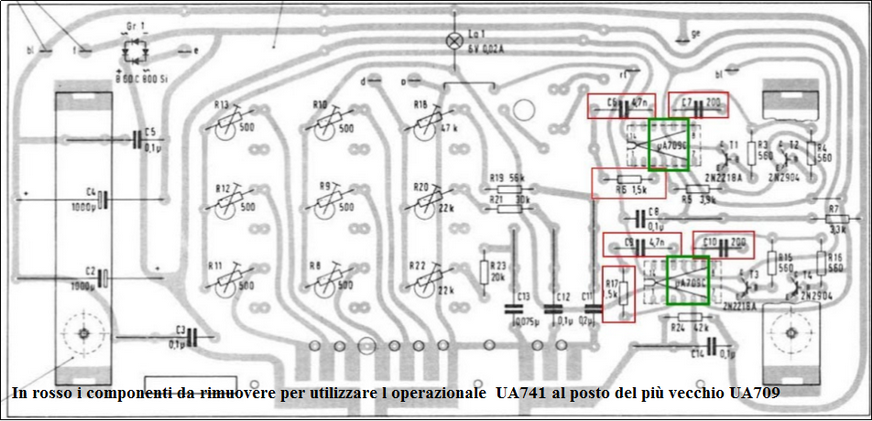

I 741s sono quindi operazionali originali Thorens , ma se si vogliono utilizzare al posto dei vetusti 709 occorre rimuovere la vecchia rete di compensazione/stabilizzazione : R5, C6, C7, R17, C9 e C10
I 741 sono operazionali a 8 pin , mentre il 709 è a 14 pin . Il circuito è per i dispositivi a 14 pin, ma è comunque possibile utilizzare dispositivi a 8 pin: i pin 1-4 del 741 vanno nei fori 3-6 della zoccolatura 14pin , mentre i pin 5-8 del 741 vanno nei fori 9-12 del 14 pin.
La lampada sul PCB non serve per illuminare in quanto viene utilizzata come parte del circuito di stabilizzazione dell'ampiezza della retroazione dell'oscillatore, deve essere assolutamente da 6V e 20mA , diversamente il circuito non funziona o va a muzzo . Se la continuità è ok, ovvero se il filamento non è interrotto , allora sta lavorando correttamente.

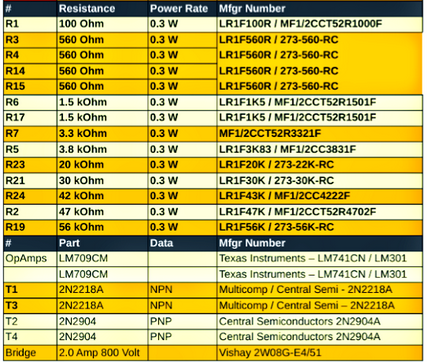

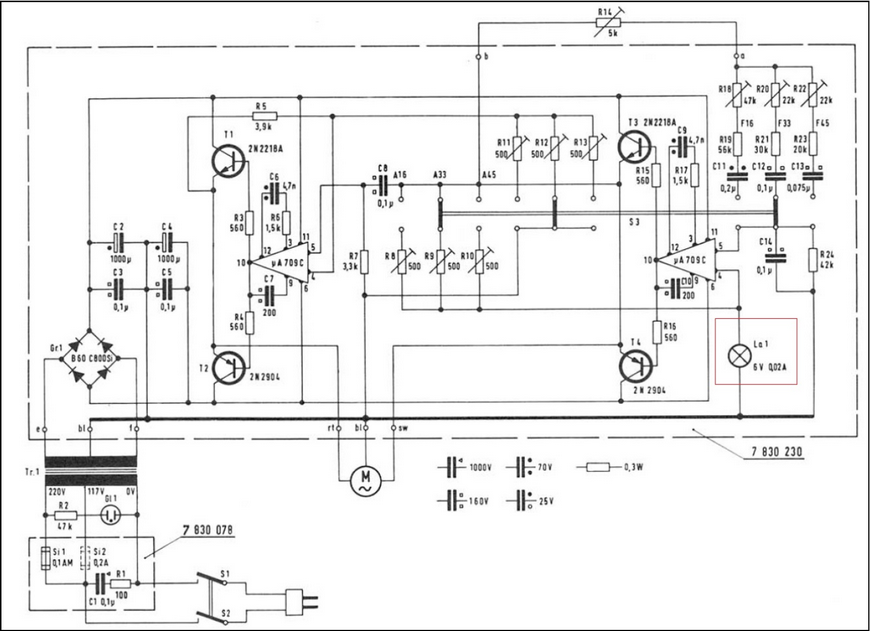

Il circuito oscillatore è un semplice RC standard noto anche come ponte Wien, ed è utilizzato in applicazioni che richiedono stabilità e bassa distorsione . la Frequenza è determinata dalla serie di retroazione collegata a R e C (R21, C12 per 33rpm) = Z1 e paralleli (R24, C14) = Z2. Mentre un circuito integrato ua709 è usato per generare la frequenza e la fase 1, il secondo ua709 serve per generare uno sfasamento necessario per la fase 2 e per produrre la coppia motrice necessaria al motore in ac.
LAMPADA STROBOSCOPICA UTILIZZATA : NE-2
