Tube Tester
Sencore  TC142           taratura
Il Sencore TC-142 Mighty Mite V è un bel provavalvole a emissione , compatto e realizzato / studiato bene per il compito che deve svolgere.
Impiegano un circuito di prova a emissione catodica  , con short detection e leakage detection.
Utilizzano una valvola 12AU7 - ECC82

I Socket presenti sono: Octal, miniature 7 poli, miniature 9 pin, nuvistor, Novar, Loctal e Compactron.



Questo provavalvole è stato tarato mediante la calibrazione del  "punto zero"  come da manuale , controllato il condensatore e verificata la valvola che deve essere perfetta per questo utilizzo, ovvero deve essere selezionata e con parametri elettrici ottimali.
Verificato anche le funzioni Test Shorts and Leakage.
Sono stati rivisti anche i collegamenti dello strumento che erano " casual " e sono state verificate le tensioni di funzionamento , risultate in ordine.
Sistemato anche il trasformatore ( aggiunto ) per essere utilizzato a 230 V. che risultava fissato male e sono state messe alcune viti mancanti .




Qui a lato le immagini dei nuovi e vecchi collegamenti dello strumento: da prima i fili erano semplicemente avvolti sul connettore filettato, successivamente i fili sono stati saldati su occhielli e isolati con guaina termorestringente .

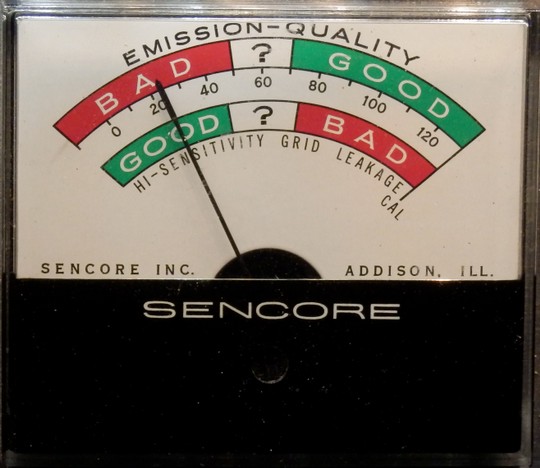

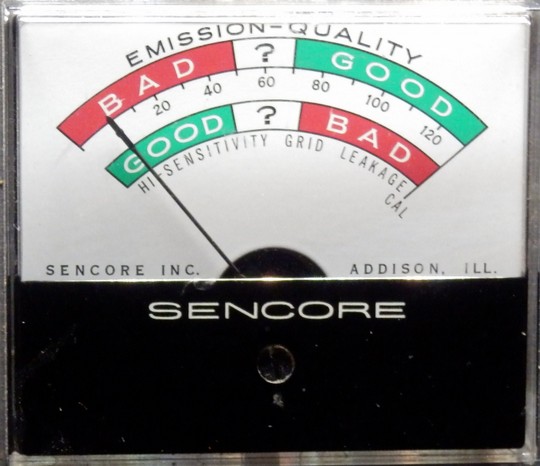

Qui invece si vede lo strumento durante la verifica dello " Zero "  e si nota benissimo di quanto era fuori tolleranza, successivamente lo strumento indica il punto  " Zero " correttamente settato .  La Taratura è stata eseguita tramite alimentazione a 230 Vac .
