TFK Domino

Telefunken Domino

Ecco una classica radio a valvole, molto diffusa che a dispetto delle dimensioni e della fascia di mercato a cui apparteneva, sfoggia un suono da prima della classe.

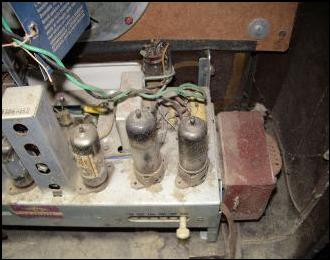

Come è normale aspettarsi, era piena di polvere in ogni dove …

La sintonia non funzionava perché l ‘ indice della scala parlante era bloccato dalla polvere e dalla ruggine formatasi sulla barra di scorrimento della stessa.

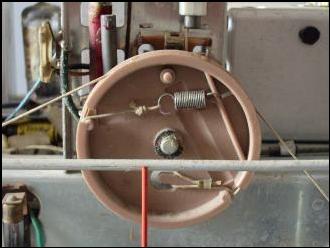

Oltretutto c’era anche la molla che dovrebbe tenere in tensione la funicella della sintonia molle ( foto n° 3 ) a causa del normale allungamento delle funicella con il pasare del tempo…

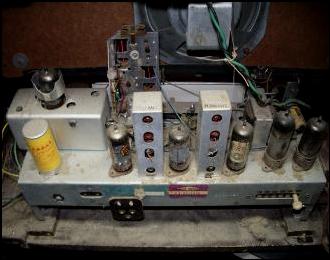

La prima cosa da fare per riportare la radio in piena efficienza è stata quella di ripulirla da tutta la polvere dopo aver tolto le valvole.

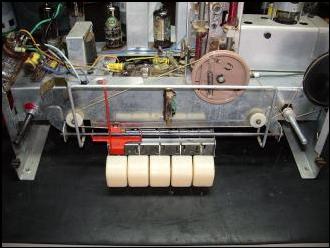

Successivamente ho provveduto a smontare la funicella della sintonia e pulire/ lucidare la barra scorrimento indice scala parlante

( figura n° 4 ). Terminato questo passaggio è stata rimontata la funicella sintonia assicurandomi di dare la giusta tensione alla molla per rendere scorrevole e sicuro il movimento degli organi atti alla sintonizzazione,nella figura n° 4 potete vedere il lavoro terminato.

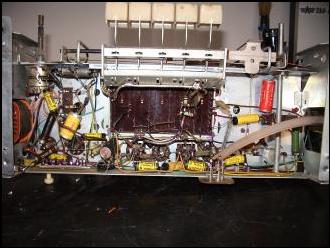

Come consuetudine ho preferito sostituire i condensatori elettrolitici per sicurezza anche se ad un primo controllo risultano “ ancora buoni “ . I condensatori sostituiti sono indicati dalla freccia rossa nella figura n° 5 dove è anche indicata la resistenza di potenza della raddrizzatrice sostituita .

L’ altro condensatore sostituito è quello di alimentazione raffigurato nella figura n° 6 .

In questo caso essendo montato a vista sul telaio , ho preferito smontarlo, svuotarlo e porvi al suo interno un nuovo condensatore .

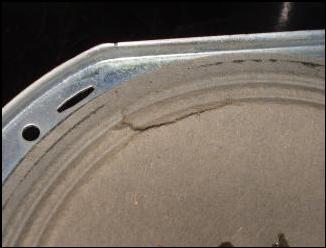

Come spesso accade, gli altoparlanti con con in carta accusano i segni del tempo andandosi a lacerare sulla sospensione ( figura n° 7 ).

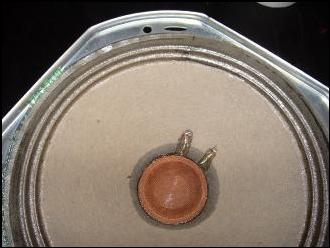

Nella figura n° 8 potete osservare la sospensione riparata e trattata con la colla da rilegatori per conferirgli maggiore resistenza e per preservarla da future lacerazioni.

Testando le valvole, le uniche due non più utilizzabili sono state la UM80 , UCH81.

Sotto potete osservare una manopola da lucidare e una dopo la lucidatura e pulizia ad ultrasuoni.

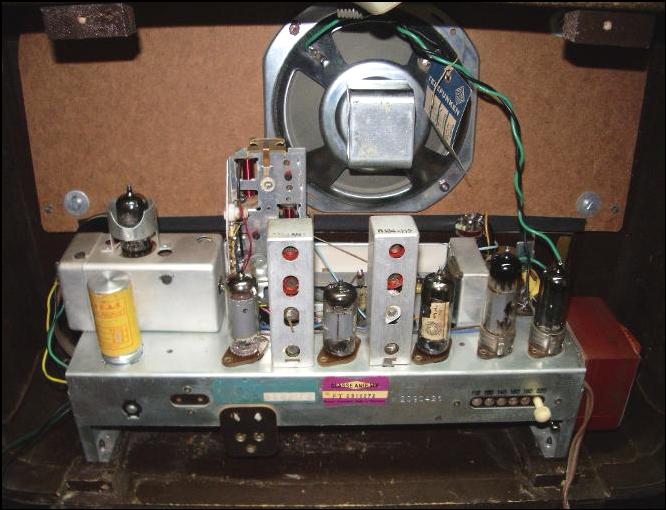

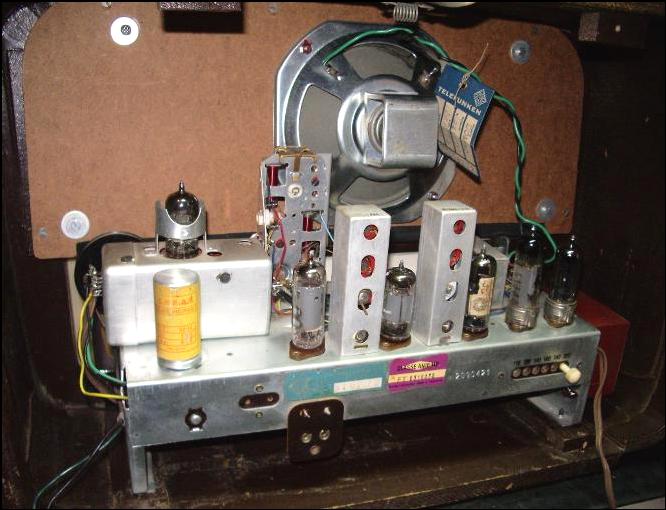

Pulizia di tutti i particolari e lucidatura del mobile…

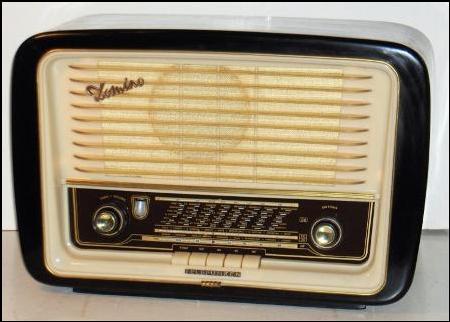

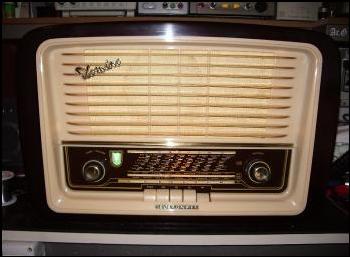

Il risultato e visibile qui di seguito !!
