Binson 10 Watt

Hi.Fi. Binson 10 Watt

Potenza = 10 Watt

N° canali = 2 + vibrato

Valvole = 2 X EL84

2 X ECC82

1 X ECC83

Anno prod. = 1965 circa

N° prod.= 1750

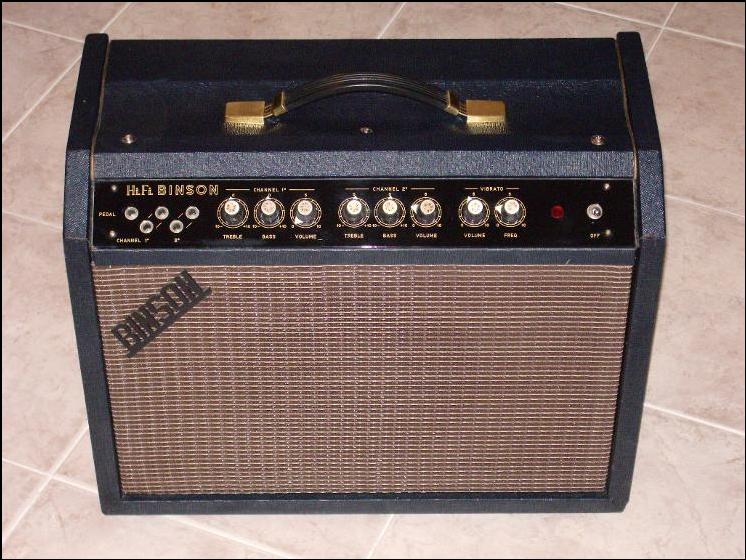

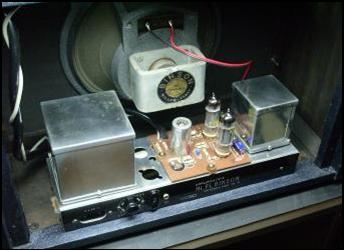

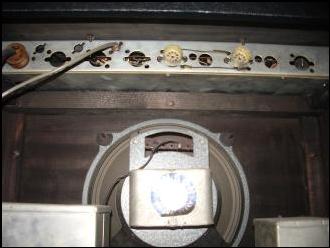

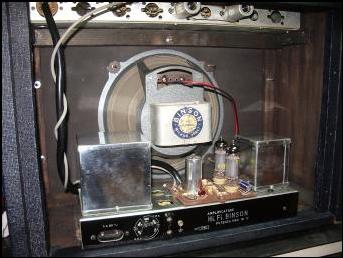

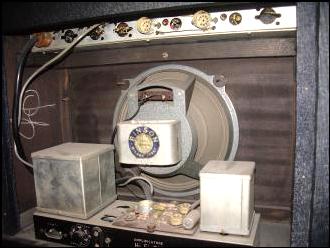

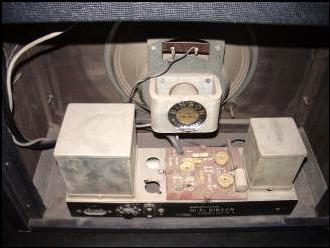

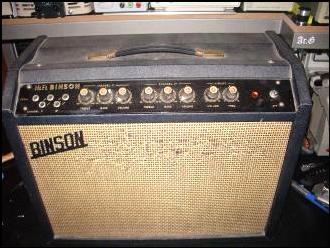

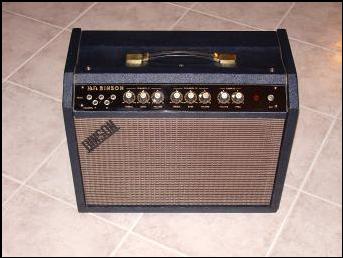

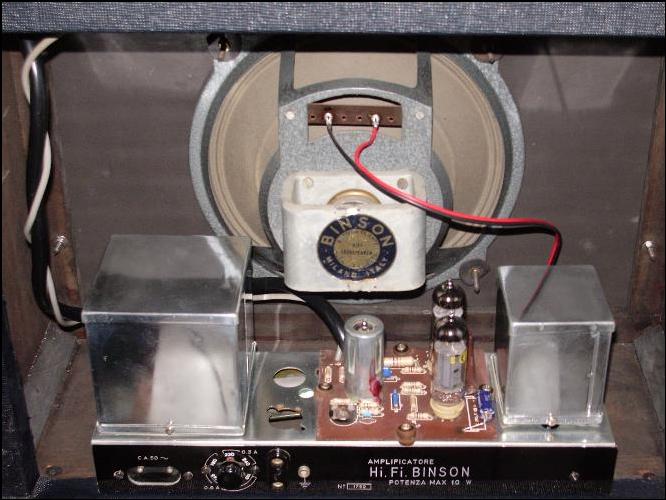

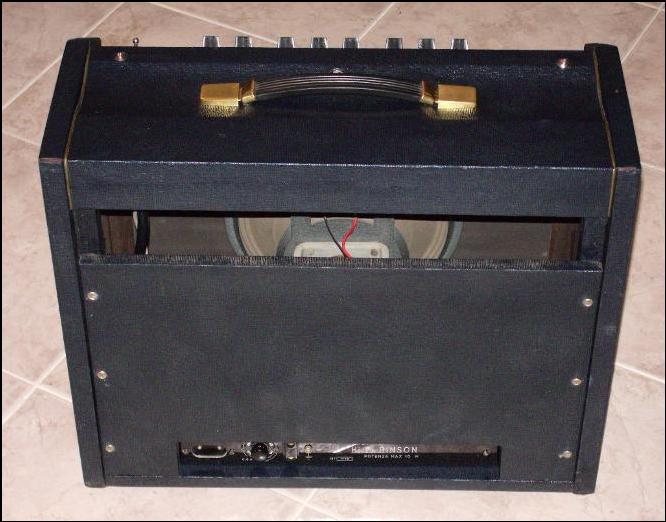

Questo amplificatore Binson da 10 Watt ,a differenza del “fratellone” da 40 Watt , era messo assai meglio: il rivestimento era ancora originale in simil pelle blu scuro e la parte elettronica non era mai stata revisionata o manomessa, quindi la base era nettamente buona e il restauro è stato più agevole dell’ !altro” Binson….. Qui in alto potete vedere il lavoro terminato, mentre qui in basso come si presentava prima dei lavori.

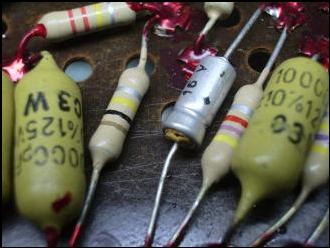

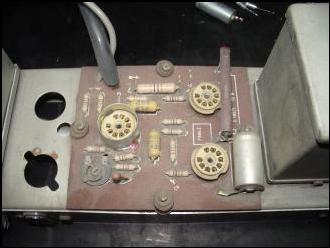

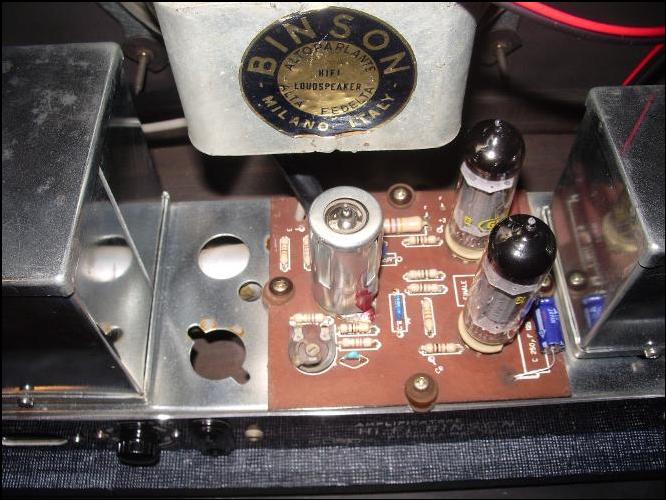

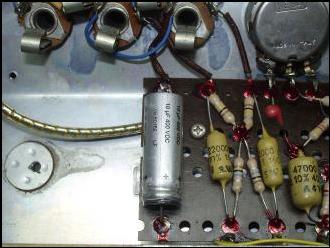

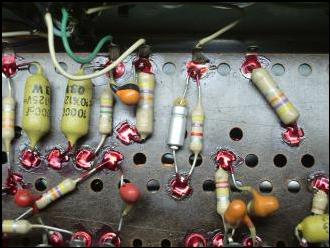

La tela era rovinata e andava cambiata, mentre la parte elettrica necessitava di una bella revisione dato che dopo ben 40 anni di onorato servizio alcuni componeti non sono più “freschi” e sicuri da usare .

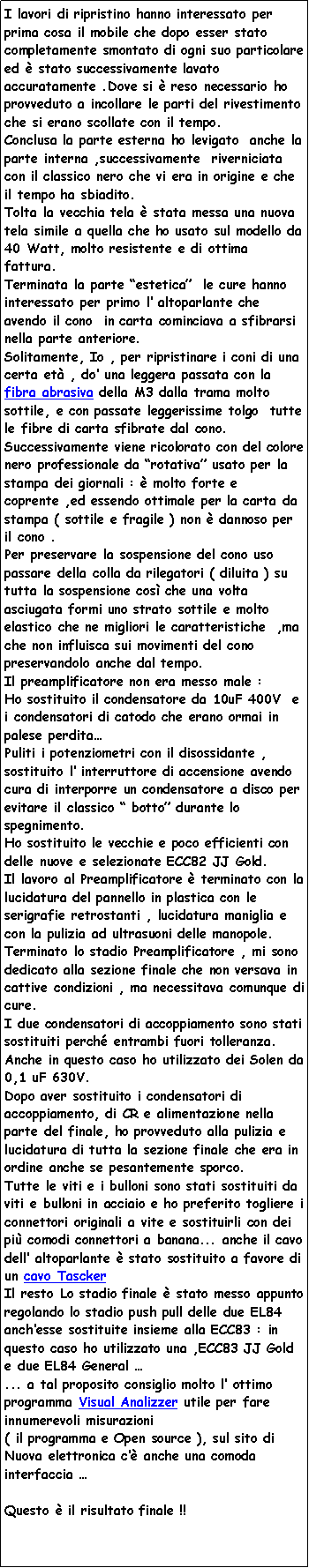

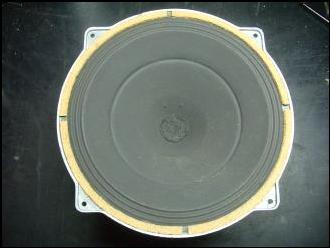

Casella di testo: I lavori di ripristino hanno interessato per prima cosa il mobile che dopo esser stato completamente smontato di ogni suo particolare ed è stato successivamente lavato accuratamente .Dove si è reso necessario ho provveduto a incollare le parti del rivestimento che si erano scollate con il tempo. Conclusa la parte esterna ho levigato anche la parte interna ,successivamente riverniciata con il classico nero che vi era in origine e che il tempo ha sbiadito. Tolta la vecchia tela è stata messa una nuova tela simile a quella che ho usato sul modello da 40 Watt, molto resistente e di ottima fattura. Terminata la parte “estetica” le cure hanno interessato per primo l’ altoparlante che avendo il cono in carta cominciava a sfibrarsi nella parte anteriore. Solitamente, Io , per ripristinare i coni di una certa età , do’ una leggera passata con la fibra abrasiva della M3 dalla trama molto sottile, e con passate leggerissime tolgo tutte le fibre di carta sfibrate dal cono. Successivamente viene ricolorato con del colore nero professionale da “rotativa” usato per la stampa dei giornali : è molto forte e coprente ,ed essendo ottimale per la carta da stampa ( sottile e fragile ) non è dannoso per il cono . Per preservare la sospensione del cono uso passare della colla da rilegatori ( diluita ) su tutta la sospensione così che una volta asciugata formi uno strato sottile e molto elastico che ne migliori le caratteristiche ,ma che non influisca sui movimenti del cono preservandolo anche dal tempo. Il preamplificatore non era messo male : Ho sostituito il condensatore da 10uF 400V e i condensatori di catodo che erano ormai in palese perdita… Puliti i potenziometri con il disossidante , sostituito l’ interruttore di accensione avendo cura di interporre un condensatore a disco per evitare il classico “ botto” durante lo spegnimento. Ho sostituito le vecchie e poco efficienti con delle nuove e selezionate ECC82 JJ Gold. Il lavoro al Preamplificatore è terminato con la lucidatura del pannello in plastica con le serigrafie retrostanti , lucidatura maniglia e con la pulizia ad ultrasuoni delle manopole. Terminato lo stadio Preamplificatore , mi sono dedicato alla sezione finale che non versava in cattive condizioni , ma necessitava comunque di cure. I due condensatori di accoppiamento sono stati sostituiti perché entrambi fuori tolleranza. Anche in questo caso ho utilizzato dei Solen da 0,1 uF 630V. Dopo aver sostituito i condensatori di accoppiamento, di CR e alimentazione nella parte del finale, ho provveduto alla pulizia e lucidatura di tutta la sezione finale che era in ordine anche se pesantemente sporco. Tutte le viti e i bulloni sono stati sostituiti da viti e bulloni in acciaio e ho preferito togliere i connettori originali a vite e sostituirli con dei più comodi connettori a banana... anche il cavo dell’ altoparlante è stato sostituito a favore di un cavo Tascker Il resto Lo stadio finale è stato messo appunto regolando lo stadio push pull delle due EL84 anch’esse sostituite insieme alla ECC83 : in questo caso ho utilizzato una ,ECC83 JJ Gold e due EL84 General … ... a tal proposito consiglio molto l’ ottimo programma Visual Analizzer utile per fare innumerevoli misurazioni ( il programma e Open source ), sul sito di Nuova elettronica c’è anche una comoda interfaccia … Questo è il risultato finale !!
