Stazione dissaldante  SSD15

DATI TECNICI

Tensione d’ingresso: 220-240 VAC

Potenza assorbita: 80W

Fusibile principale:3A

Pressione del vuoto:600mm Hg



DISSALDATORE A PISTOLA

Voltaggio:24V                                               Potenza:60W potenza termica 130W       Temperatura: 160°C-480°C       Riscaldatore: Riscaldatore ceramico PTC



Classico prodotto economico cinese che si può comprare in alternativa alle attrezzature più rinomate e più costose  ,ma  ovviamente all’ atto pratico la sua economicità si è fatta sentire restituendo una aspirazione lenta ed inconsistente !

Decido quindi di fare delle modifiche nel tentativo di migliorare le sue scadenti prestazioni.

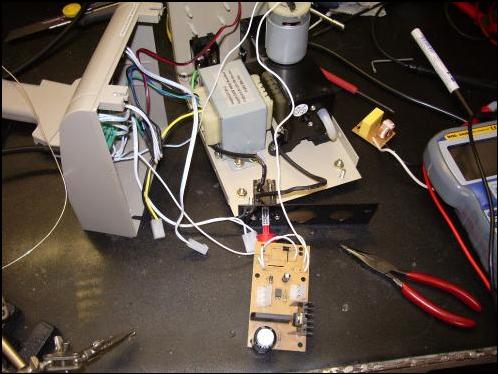

Dopo averla smontata , individuo da subito una possibile via di miglioramento: l’ alimentatore del motore.

La sua alimentazione in AC era prelevata dal ponte diodi principale ( indicato con la freccia )e tramite un singolo diodo  e un condensatore da 100 uF portata al motore.  Questa sottospecie di alimentatore era inadeguato, sottodimensionato e quando al motore gli si chiedeva di intervenire , la tensione scendeva dai circa 15V nominali a 10,5 volte il motore girava in modo non costante.

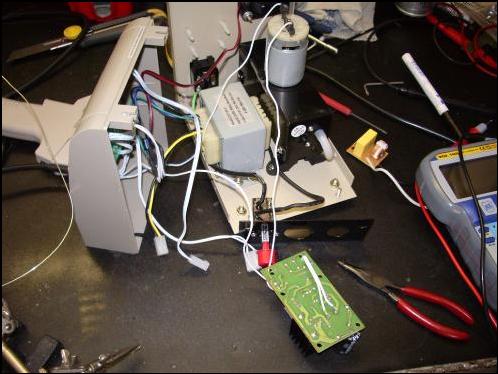

Ho così deciso di rimuovere la sezione  alimentazione motore dalla PCB principale ( nel riquadro verde ) e dopo aver sostituito il condensatore di alimentazione sulla stessa l’ ho rimontata sulla stazione . Sono state sostituite le clips in plastica che ancoravano la PCB con colonnine in teflon  fatte al tornio .

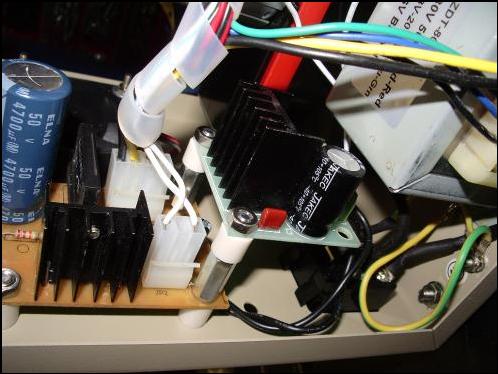

Il nuovo alimentatore del motore con l’ intramontabile LM317 ha preso posto nella parte inferiore delle PCB principale, ancorato tramite due colonnette. ( A )

Devo però chiarire che LM317 è un po sottodimensionato e che il motore ha un’ assorbimento di circa 2A  durante la fase di spunto…

Per ovviare a questo “problema”  , per semplicità e perché avevo gia tutto pronto, ho semplicemente aumentato il C di uscita da 100 uF a 2200uF.

In questo modo quando il motore parte e richiede i 2 A di spunto, il C riesce a sopperire e a tamponare la corrente “limitata” del LM317.

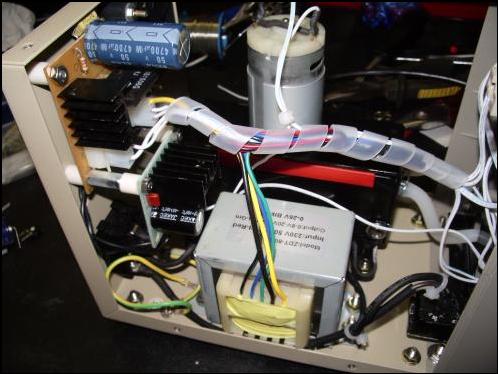

L’ alimentazione in AC della nuova alimentazione è stata sempre presa nel punto indicato con la freccia verde.

Essendo un alimentatore regolabile si ha la possibilità di regolare la forza aspirante tramite il trimmer presente sulla nuova alimentazione…  la tensione lavoro va da 10,5 v originali a circa 14,5 V . Erogati in modo costante . Volendo si potrebbe mettere un potenziometro e regolare la velocità esternamente tramite una manopola, ma io ho preferito adottare una regolazione fissa.











Il risultato lo potete vedere nelle immagini sottostanti.

Altri due accorgimenti : controllate la lunghezza dei tubi e Fissateli saldamente alle loro sedi tramite fascette da elettricista oppure mollette elastiche in metallo come ho fatto io.

Il filtro ( bianco ) posto sulla macchina va tolto e ne va messo uno metallico ricavato da una rete finissima ( tipo setaccio ), il filtro è gia presente sulla pistola e due oltre che inulitili fanno da ulteriore tappo.

Con le nuove modifiche credo proprio che la forza aspirante sia raddoppiata !



Sempre qui sotto potete vedere un risultato ottenuto con un    DIL 14  tolto con la massima semplicità senza rischiare danni alla pcb o al componente.
