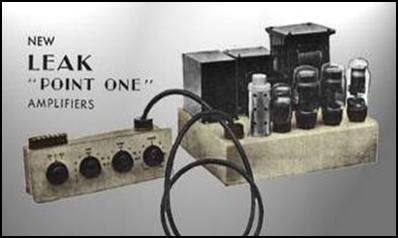

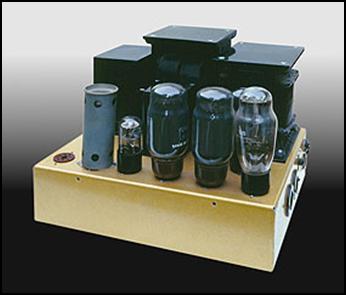

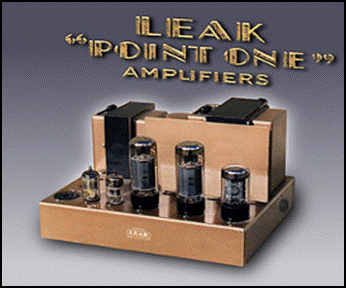

LE AMPLIFICAZIONI LEAK LEAK Type 15 Nel 1946 Wireless World annuncia l'arrivo di un nuovo prodotto : il Leak "Type 15" un amplificatore che aveva la pretesa di una sorprendentemente bassa distorsione armonica totale , cioè solo lo 0,1 % per 15 Watt in uscita con una risposta in frequenza piatta con 0.25dB da 20Hz a 20kHz ...era un Classe A con stadio di uscita a triodo (presumibilmente una coppia di valvole KT-66 ) Il "Type 15" ha preceduto il noto TL/12, ma è stato l'amplificatore che stabilì gli standard di prestazioni adottati dalla Leak per tutti i suoi futuri amplificatori, e ha inoltre avviato il famoso marchio commerciale - il "POINT ONE" gamma di amplificatori a bassa distorsione , che prese il nome proprio da quel .1 di distorsione….Dettagli del circuito del tipo 15 non sono disponibili, ma sarebbe di grande interesse, e dovrebbe essere incluso in questa pagina, se saranno disponibili. L'amplificatore aveva 2xKT66 di valvole d'uscita, tre ottale a base di valvole di segnale (forse triodo Osram singolo L63 è), un ottale a base pentodo per la prima fase, ed un raddrizzatore. Il Tipe 15 ha preceduto l'amplificatore Williamson che è stato capace di prestazioni tecniche molto simili al rispetto al type15, ma ebbe una diffusione maggiore grazie anche ai numerosi kit disponibili. L'amplificatore Williamson, come il Type 15 è un circuito a quattro stadi. 15 Watt, Mono push-Pull ,distorsione 0,1%

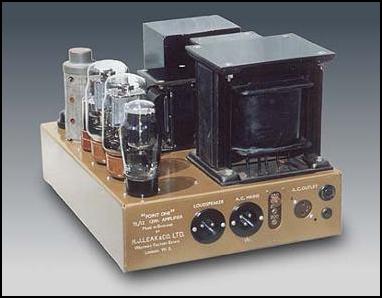

Il LEAK TL/12 ( 1948 ) , il Leak TL/12, è un amplificatore finale di potenza con uscita di 12 Watt con l’ 0,1% di distorsione. - È ritenuto il miglior amplificatore prodotto dalla Leak, tra i migliori amplificatori Britannici è altamente ricercato oggi da appassionati di tutto il mondo, Valutazioni molto alte ... Utilizza le seguenti valvole: EF36/6J7, ECC33/6SN7, 2xKT66 a triodo. 12 Watt per 0,1% di distorsione. GZ32 raddrizzatore. Nel primo stadio guadagna in tensione tramite un pentodo mentre il secondo stadio utilizza uno stadio splitter a “coda lunga “.L'amplificatore utilizza una coppia di valvole KT66 nello stadio di uscita collegate in configurazione a triodo Per raggiungere la distorsione dello 0,1% l'anello di retroazione principale comprende tutte e tre gli stadi e il trasformatore d'uscita. Il guadagno del loop è di circa 20 dB. Il TL/12 era molto ben costruito, e caratterizzato da una alimentazione senza condensatori elettrolitici. I condensatori in carta riempiti di olio usato invece erano costose ma hanno una vita molto più lunga. Standard di cablaggio sono stati impeccabili LEAK TL/25A Fisicamente il TL/25A è realizzato sullo stesso telaio del TL/12 , ma il trasformatore di uscita ha dimensioni di gran lunga maggiori - più simile a un trasformatore da 50 Watt. Un'altra differenza fisica è l'aggiunta di una sesta valvola posta sul telaio tra le valvole di uscita e il trasformatore di rete. E 'probabile che questi amplificatori siano stati costruiti su ordinazione - Valvole: EF37/6J7, ECC33/6SN7, 2xKT66 , 1 x KT61 configurato come inseguitore catodico per regolare la tensione di alimentazione dello schermo (anche conosciuto come il "Partridge Valve Control"). 25 Watt per 0,1% di distorsione. GZ32 raddrizzatore. Il trasformatore di uscita ha un terzo avvolgimento per fornire un feedback alla fase di ingresso, a differenza di altri circuiti, dove il feedback viene preso dai morsetti dei diffusori.

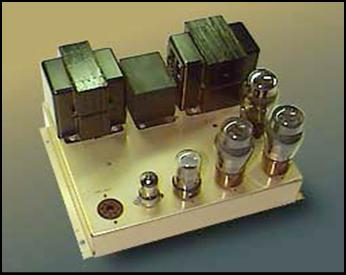

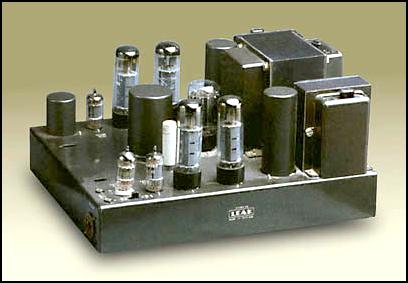

LEAK TL/12 Plus. E’ stato introdotto circa nel 1956, questo amplificatore ha sostituito il TL/12. L'amplificatore è molto più piccolo fisicamente rispetto alla TL/12, e utilizza valvole a 9 PIN sia nello stadio di ingresso, pilota e finale...finale configurato in modalità "ultra-lineare" al posto del inefficiente, ma molto lineare collegamento a triodo della KT-66 del TL/12. Potenza è di 12 Watt, e la distorsione 0,1% . Questa nuova versione cerca di mantiene tutte le caratteristiche del suo predecessore , ma i componenti diversi come valvole , trasformatori portano ad un nuovo progetto, molto più vicino al Leak Stereo 20 . Mantiene solo la potenza del suo predecessore e anche se non ne eguaglia le prestazioni rimane sempre un amplificatore di tutto rispetto , il secondo come importanza e prestazioni ,a pari merito con il Leak Stereo 20 . Valvole: EF86, ECC81, EL84/6BQ5 in ultra-lineare per 12Watts uscita / distorsione 0,1%. 5AR4 raddrizzatore. Oro o grigio scuro metallizzato. LEAK TL/25 Plus. è un amplificatore di potenza molto desiderabile. La potenza 25Watt è tale che è utilizzabile con altoparlanti moderni . Il TL/25 Plus utilizza un telaio molto simile come dimensioni a quello del TL/12 Plus (solo l'altezza è diversa per il trasformatore di alimentazione più alto sul TL/25 Plus). - In realtà, questo amplificatore è in grado di fornire circa 32 watt, da qui la denominazione "Plus" nel nome di questa serie di amplificatori mono .– Nello stadio di uscita si può utilizzare la KT66, EL34, 5881 , il circuito usa una polarizzazione di catodo "automatica" . Naturalmente le prestazioni soniche variano a seconda dei tipi di valvole.
LEAK TL/50 Plus.Anche se la Leak ha prodotto una vasta gamma di amplificatori di potenza, tutti avevano la stessa sensibilità elevata e il TL/50 Plus è non fa eccezione, con solo 125mV in ingresso, si hanno 50 Watt in uscita, con una distorsione dello 0,1% a 45 Watt. In realtà gli amplificatore “clippa” a poco più di 60 Watt. Il feedback sul TL/50 era leggermente inferiore rispetto ad altri amplificatori : circa 23dB. Si noti che sia il TL/25 Plus e il TL/50 Inoltre aveva uno scudo termico per proteggere il trasformatore di alimentazione dal calore radiante dalle valvole di uscita (anche se la pubblicità mostra che i modelli earliset fatto sembrava mancare questa funzione). In Plus TL/50, una impedenza di filtro risiede vicino al trasformatore di alimentazione (non visibile a causa dello scudo termico). LEAK Stereo 20 Questo amplificatore è fondamentalmente una versione stereo del TL/12 Plus , tuttavia la fase di ingresso differisce in quanto utilizza la metà di un doppio triodo 12AX7 in ciascun canale al posto del pentodo EF86 utilizzato nel TL/12 Plus. Inoltre utilizza uno stadio pilota composta da una 12AX7 al posto della 12AT7 utilizzata nel di TL/12 Plus. - Dopo il Leak LT/12 e al pari del LT/12 Plus , il Leak Stereo 20 si conferma come un riferimento . Con ottimi componenti attivi ( valvole Mullard ) e con gli ottimi Trasformatori , in casa Leak riuscirono a creare un altro capolavoro, ancora oggi molto ricercato ed apprezzato per le sue prestazioni e qualità sonore. Valvole: 3xECC83, 4 x EL84/6BQ5 per un totale di 12 Watt per canale / 0,1% di distorsione. 5AR4 raddrizzatore. Fu prodotto in color Oro o grigio scuro metallizzato ed una rarissima versione color bronzo.
LEAK Stereo 60

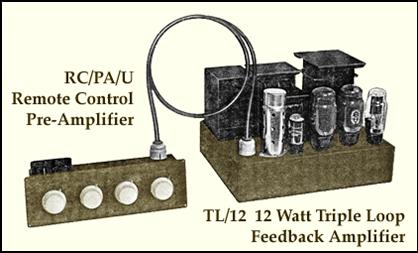

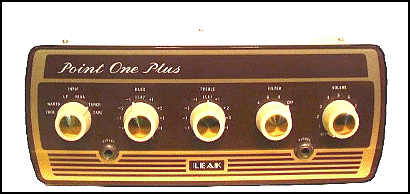

I PREAMPLIFICATORI LEAK LEAK "RC / PA" 1948 Con l’ uscita del Leak TL/12 fu costruito un preamplificatore per essere associato al finale, questo preamplificatore si chiamava "RC / PA" (abbreviazione di "Remote Control Pre-Amplifier") . Il preamplificatore ha una singola valvola : pentodo in miniatura (EF40) che guadagna in tensione circa 100 volte, o 40 dB, prima che venga applicato il feedback . Quando il feedback è applicato, il guadagno scende da 100 volte a 3 volte, e la distorsione è ridotta a livelli veramente bassissimi. In condizioni normali fornisce circa 160 mV. Il feedback riduce l'impedenza di ingresso dalla rete al catodo, e l'impedenza di uscita da anodo a catodo, a valori di qualche migliaio di ohm. Queste impedenze d'uscita bassa porta due importanti vantaggi: una straordinaria libertà di pickup hum all'interno della valvola, e una risposta in frequenza estremamente piatta. Aumento dei bassi si ottiene attraverso la regolazione del feedback totale in modo che l'aumento è asintotico a 6dB ottava per il 3 ottave tra 400Hz (cps) e 50Hz (cps) quando il controllo dei bassi è fissato a +3. Le frequenze alte sono ottente mediante l aumentando del feedback alle alte frequenze, e dalla capacità supplementare nel circuiti di ingresso quando passa alle posizioni -2 e -3. Con questo sistema si riesce a diminuire la distorsione armonica - Rigorosamente Mono, rarissimo …. LEAK "RC / PA / U" LEAK Point One Questa pre-amplificatore è stata creato per affiancare il Leak TL/10 - Questa pre-amplificatore è dotato del nuovo circuito di tono "Baxandall" feedback di controllo pubblicato nel Wireless World, e ha così un controllo continuo di aumento e diminuzione invece di interruttori a scatti. Il filtraggio variabile della frequenza elevata pendenza non è previsto su questo modello più economico. - Come per tutte i Leak pre-amp, ci sono due stadi di guadagno ciascuno con feedback shunt. La prima fase esegue qualsiasi equalizzazione richiesta, e la seconda fase svolge funzioni di controllo di tono. - Specifiche tecniche:

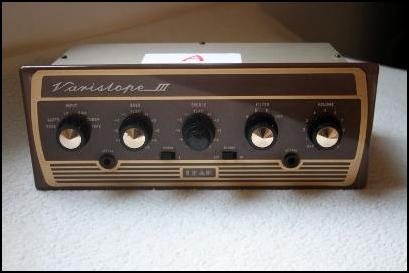

LEAK “Varislope III “ ( 1956 ) Nacque per essere utilizzato con le nuove amplificazioni TL/12 Plus, TL/25 Plus e TL/50 Plus. . Le valvole sono due pentodi EF86 ed utilizza il noto circuitio shunt . Grazie al circuito shunt Baxandall del feedback (vedi Wireless World, Oct 1952) ora è possibile gestire tramite normali potenziometri la regolazione dei toni Bassi ed Alti, al posto degli interruttori a scatti usati in precedenza. Il circuito di pendenza variabile è stato modificato in modo da aumentare normali alti potrebbero essere selezionate nello stesso tempo che tagliano gli acuti a 9kc / s, 6kc / s e 4kc / s potranno essere selezionati e con qualsiasi pendenza. Prodotto con una livrea marrone e oro con il pannello frontale trasparente "Diakon" di plastica, stile di Richard Lonsdale-Mani Associates. Mono.

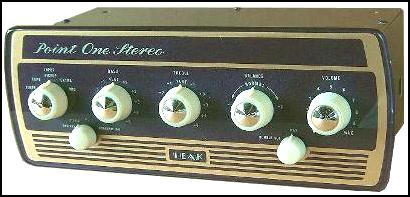

LEAK "POINT ONE Stereo" (circa 1958)

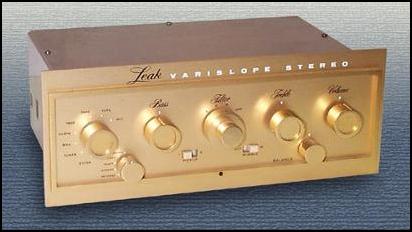

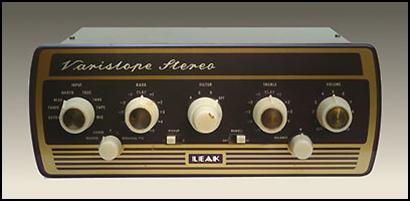

LEAK "VARISLOPE STERO " (1958 - primi anni del 1960)
Vi è anche una stupenda versione , più rara e pregiata con pannello frontale completamente in alluminio e finitura color oro, manopole in alluminio sempre color oro.
I TUNER LEAK LEAK " Trough-Line MKI " ( 1954 ) Uno dei primi ricevitori di casa Leak espressivamente studiati per un ascolto “superiore” . La sua progettazione risale agli anni 1954 e vi fu una collaborazione con Ted Ashley, Stan Amos, GC Johnson (Amos e Johnson erano ingegneri della BBC ) e il proprietario della Leak di Harold Leak che supervisiono il tutto. Era ad ogni modo un prodotto ingombrante e pesante che trovo poco spazio sul mercato anche per problemi di stabilità..

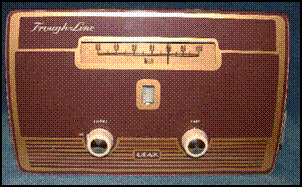

LEAK "FM Trough-Line" ( 1956 ) Questo fu il “vero” primo sintonizzatore Trough Line è stato sviluppato per offrire alta qualità di ricezione FM. Una delle difficoltà di progettazione del circuito della radio era quello di progettare un oscillatore che fosse stabile : l’ oscillatore del modello precedente aveva una deriva che portava a dover ri-sintonizzare la radio, e questo comportava un suono distorto con la ricezione FM.– Con questo modello riuscirono a rimediare al problema offrendo un prodotto in cui la sintonia rimanesse molto stabile. Le valvole utilizzate sono:EM81 (indicatore di sintonia occhio magico) EZ80 (raddrizzatore) EB 91, 2 x EF80 ,3 x ECF80

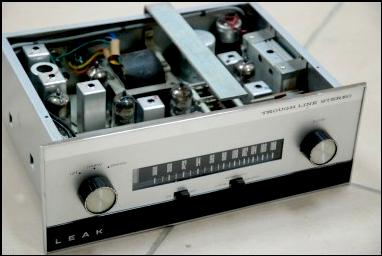

LEAK "FM Trough-Line" (1958 ) Questa nuova versione leggermente modificata ed affinata è stata pubblicizzata nel Mondo nel lontano gennaio 1958 e fu voluta da Leak per essere affiancata al "Varislope II" e "Point One" pre-amp (pannello frontale in acciaio rifinita in oro, smalto), anche se è apparso nella pubblicità con l'allora nuovo Varislope III pre-amp. di cui ne ricalca la nuova grafica. LEAK "Trough-Line II" FM Tuner ( 1960 ) Questo sintolettore è stato il progetto più avanzato di un sintonizzatore FM da parte di Leak . La sua caratteristica principale era la progettazione di un circuito oscillatore molto stabile, impedendo deriva significativa del sintonizzatore (molti tuner con il tempo necessitavano di una ri-sintonizzati perché scaldato andavano avevano una deriva). L'oscillatore del Trough-Line non fa uso di bobine in ferite convenzionale o induttori, ma invece utilizza un “tapped transmission line” - Il sintonizzatore nasce mono, ma vi e la possibilità di aggiungere un Multiplex nell’ apposita uscita per rendere il segnale stereo. Utilizza le seguenti valvole 2x ECF80/6BL8, ECC84/6CW7, ECC85/6AQ8, EF80/6BX6, EM84/6FG6 indicator, EZ80 rectifier.
|
