Galactron  MK16

La Storia di questo marchio Italiano

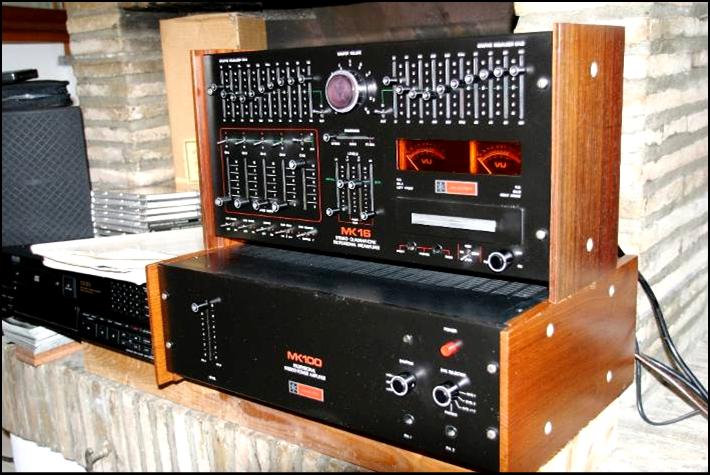

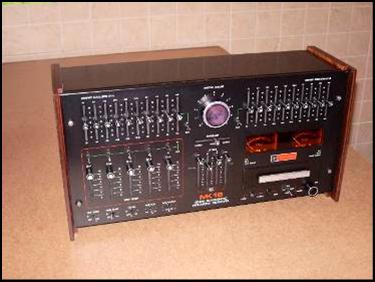

Il preamplificatore MK-16 accoppiato con il suo finale storico MK-160 , furono i prodotti forse più apprezzati e conosciuti di questo marchio Italiano .

Qualità costruttiva semplice e buona , fatta per durare nel tempo , con possibilità di vari Up-grade grazie agli alloggiamenti di schede aggiuntive posto nel retro dell’ apparecchio e frontalmente sotto i Vu-meter , sistema oggi usato solo in apparecchiature professionali o apperchi HI-End di fascia alta.

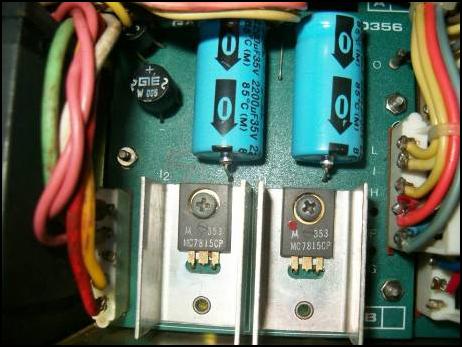

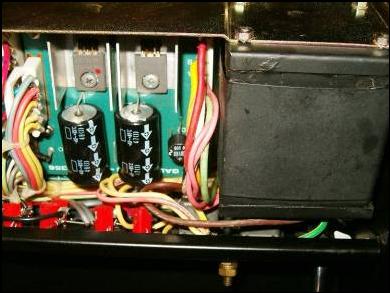

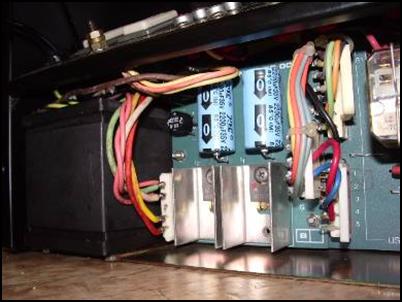

Il primo lavoro che si è reso necessario è stata la sostituzione dei due condensatori di alimentazione della ITT da 2200 uF  35V ( quelli neri ) perché fuori tolleranza massima : misurati con capacimetro davano un valore di ben 3050 uF , quindi palesemente e pericolosamente “andati” con il pericolo di perdite o corto ( un elettrolitico con 30 anni è sempre abbastanza critico , io li cambio a priori per evitare guai futuri )

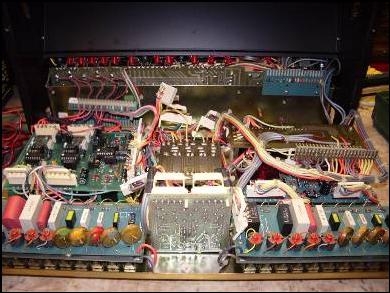

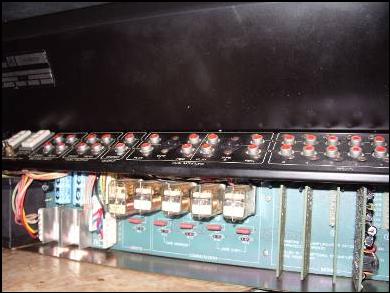

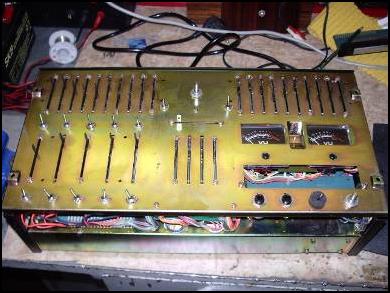

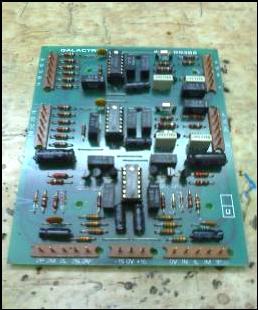

In questa immagine si vede a sinistra la sezione di alimentazione , centralmente la sezione uscite, e a destra la sezione degli ingressi con gli slot per l’ inserimento delle schede opzionali , da notare che sull’ ingresso n°2 è presente la scheda originale Galactron per l’ ingresso Phono : l’ amplificazione avviene tramite L’ operazionale  UA739PC

Questa è la PCB dove vi sono alloggiati i 4 potenziometri a levetta per la regolazione del volume.

Quelli centrali sono quelli utilizzati per un’ ascolto stereo e con il passare degli anni si sono eccessivamente usurati e nonostante abbia provveduto a ripulirli con un prodotto disossidante e ri ingrassarti, il movimento degli stessi rimaneva molto incerto, quindi ho dovuto dissaldarli , invertire la posizione e mettere quelli esterni, inutilizzati, al posto di quelli interni e viceversa

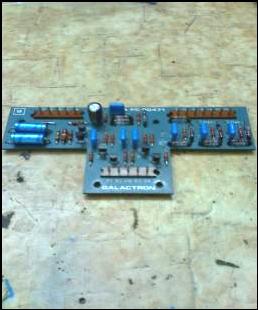

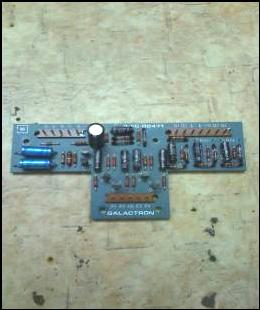

Un’ altro tipo di problema erano i due condensatori da 0,47 uF 250V sulle PCB dell’ equalizzatore, che probabilmente a causa di una carenza di componenti, ne sono stati usati due tipi differenti ( quelli indicati con freccia azzurra ) .

Oltre a questo, anche tutti gli altri condensatori elettrolitici dalla ITT , sono stati sostituiti.

Nelle immagini A e B si possono vedere il prima (A ) con condensatori elettrolitici e il dopo ( B ) con condensatori in poliestere.

Anche nell’ immagine C sono stati sostituiti tutti gli elettrolitici, e anche gli operazionali UA739PC ( due di loro causavano del rumore che provocava disturbi nelle riproduzione della musica ).

In tutto L’ MK-16  monta 6 operazionali UA739PC , un ottimo operazionale che lavora un pura classe A , che ormai è diventato introvabile se non a prezzi esagerati.

Io ne ho dovuti sostituire 5 ( due guasti e tre per  “sicurezza” )

Per chi si dovesse aver la necessità di doverli sostituire, si possono usare i TBA231A e TBA231 , che sono identici ,ma facilmente reperibili .

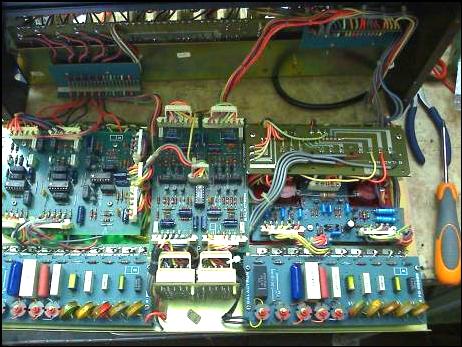

Qui sopra il lavoro terminato con il “ricappamento” di tutta l’ elettronica e la sostituzione degli operazionali, da notare anche i due condensatori nuovi e soprattutto uguali, sulle PCB degli equalizzatori.

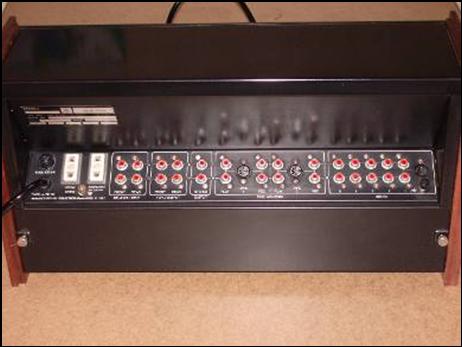

A lato un’ immagine del retro , dove vi sono tutti gli ingressi e le uscite
