Tavolino Porta Elettroniche

Il primo passo è stato quello di abbozzare un progetto e di studiarne  ogni possibile problematica   derivante da ogni scelta realizzativa.

Deciso il progetto ho  calcolare lo spazio necessario in altezza per ogni elettronica considerando anche una tolleranza per futuri cambiamenti e  lo spessore del tubolare in acciaio usato che in questo caso è di

 25 X 2 mm di spessore per un totale di  1050 mm da piano a piano. Per la larghezza invece ho scelto una misura quasi standard  570 mm.

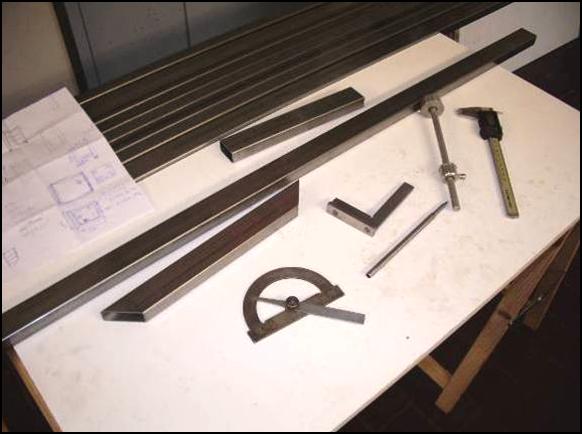

Procurato il tubolare da 25 X 2 mm per le cornici dei ripiani e 40 X 2 mm per le colonne su cui andranno saldati le cornici , ho cominciato con il taglio effettuato tramite una troncatrice elettrica

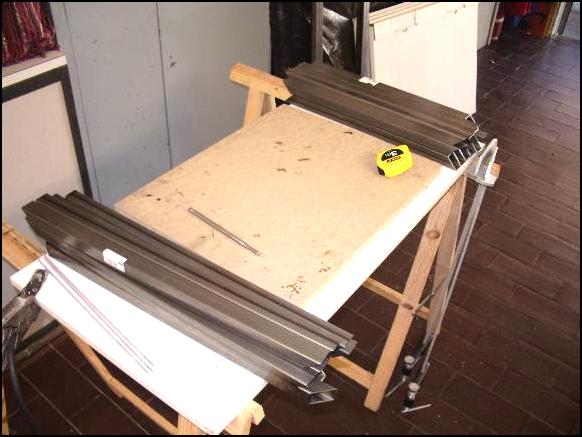

In questa immagine si possono vedere tutti i tubolari  delle cornici tagliati a 45° pronti per essere saldati a Tig con riporto di materiale tramite bacchette da 2mm

Questa invece e una delle 4 gambe delle colonne, potete vedere la bussola in acciaio, che andrò a saldare, con un foro filettato M8 per poter avvitare delle punte coniche realizzate partendo da dei bulloni 912 M8 12R ( bullone a brugola con filetto da 8 mm e un grado di resistenza elevatissimo ) su cui poggeranno a delle sottopunte realizzate in sempre acciaio

Le colonne e i ripiani sono finiti e una volta puliti dalla saldatura sono pronti per essere assemblati……

Tutte le saldature per fissare le conici alle colonne sono state fatte sotto a ogni  piano per essere invisibili e per offrire il massimo della tenuta.

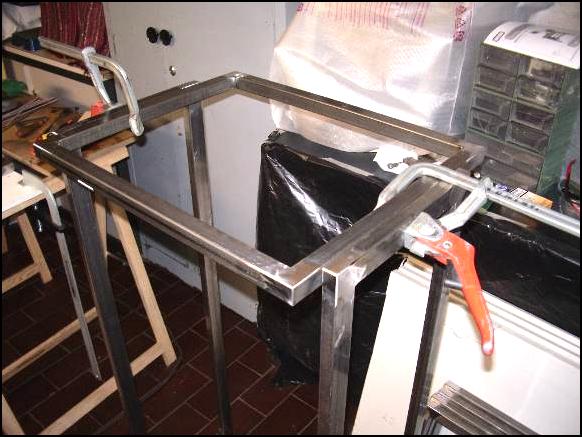

Una volta messa la cornice inferiore e superiore ho provveduto a mettere il tutto in squadra ,e fissando con delle cagnette le ho saldate in modo da avere una partenza e una fine utile per poter mettere i ripiani in mezzo ad essi  .

La saldatura in questo caso e stata fatta ad Elettrodo.

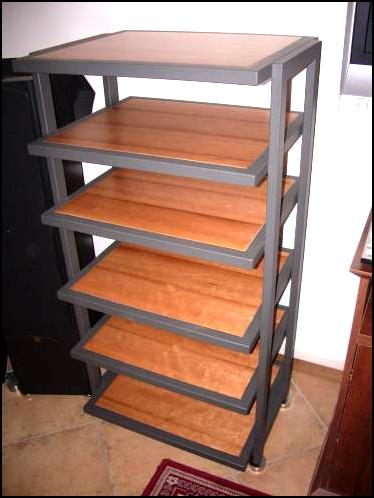

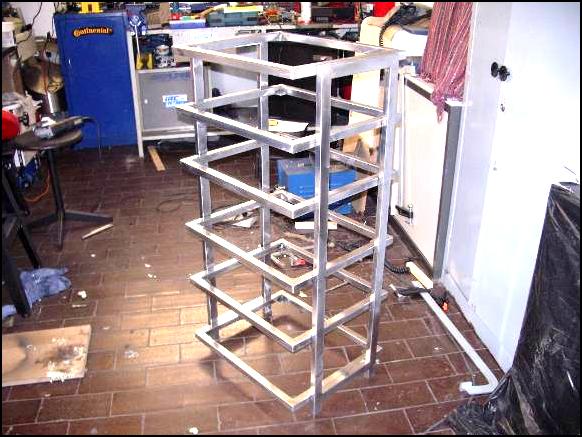

Il Tavolino è terminato, tutti i piani sono saldati e perfettamente allineati in squadra, quindi perfettamente in bolla !!!



Per smorzare un po il tubolare ho messo in ogni ripiano e colonna della schiuma poliuretanica ( tipo quella da edilizia ), e meno efficace della sabbia...ma ha il pregio di essere estremamente leggera e versatile nell’ utilizzo.

Per terminare l’ opera ho provveduto a far verniciate il telaio con una vernice a polvere antigraffio in color grafite.

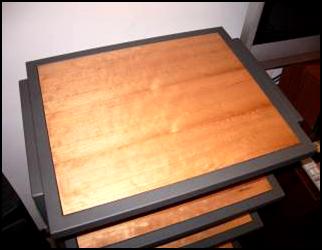

I ripiani, che poggiano su un supporto in gomma fissata su 4 fazzoletti di acciaio da 40 X 40 mm saldati negli angoli delle cornici, sono stati fatti fare da un Ebanista molto valente

Sono realizzati in un sandwic di legno listellare ed MDF con un’ impialliciatura in ciliegio americano lucidato a mano per uno spessore totale di 20 MM.



Il tavolino ,compreso punte e sottopunte misura : 1120X570X440 mm

Questo tavolino nasce dall’ esigenza di avere un supporto per 6 elettroniche.

Solitamente si trovano tavolini a 3 , 4 , 5 , ripiani  ma a  6 è un ‘ impresa , e se si trovasse bisognerebbe tener conto del prezzo non propriamente economico….

Ho scartatto i vari tavolini modello “ikea” con i 4 tubi cromati e i ripiani in tamburato , o i vari  “flexi” perché non presentano una solidità strutturale adeguata al peso complessivo delle suddette elettroniche, anche se sono due sistemi economici e interessanti.

Da qui sono partito con questa realizzazione…….
