Il colosso Philips 20 anni fà con la produzione del  lettore CD960 e del successivo  lettore CD880........realizzò due macchine favolose, basate sulla meccanica CDM1 e CDM1-MkII    interamente costruite in metallo pressofuso, robusto e pesante.   I dac utilizzati sono il TDA1541 sul CD960 e TDA1541A S1 sull CD880, diversi sostanzialmente per "l'errore di linearità differenziale", 2 LSB (bit meno significativo) nel TDA1541,  1 LSB nel TDA1541A e 0.5 nel TDA1541A/S1.  Il CD960 ed il Marantz CD94 sono stati costruiti in Giappone.........mentre,  il CD880 in Belgio con la meccanica migliorata nella versione CDM1-MKII .   La CDM1-MKII è stata l'ultima meccanica della famiglia CDM a  essere costruita su vasta scala sulla scia di Philips CDM0 e Philips CDM1 . Questa meccanica è basata su una nuova piastra superiore in cui sono stati aggiunti i circuiti integrati di base. Ovviamente, l'intera unità è stata fatta in Die-Cast  di zinco/alluminio, vi sono molte differenze , ad esempio il un nuovo clamp , meno ostico da azionare e che da meno problemi anche se è in plastica invece che in acciaio come nella CDM1, nuova è anche la base in Die-cast del gruppo ottico  come il cassettino, non più in alluminio ,ma in plastica ….   Il lettore  CD880 si differenzia dal CD960 anche per una costruzione più razionale e robusta, difatti la lastra di chiusura del fondo qui è in alluminio di 2,5 mm invece che in acciaio.  L’ interno risulta più in “ordine” avendo una disposizione più curata ed ingegnerizzata dei componenti.  Componenti che rimangono sempre di primissimo ordine : Elna audio-grade ed Elna Cerafine e il gia citato TDA1541A S1 ...

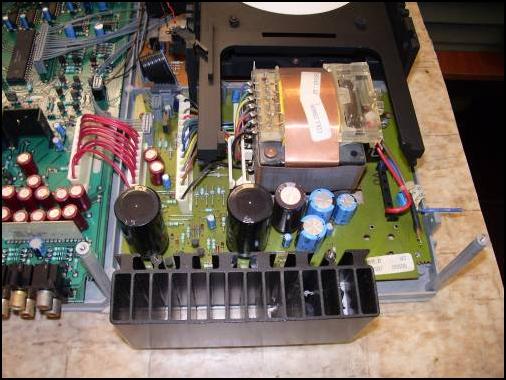

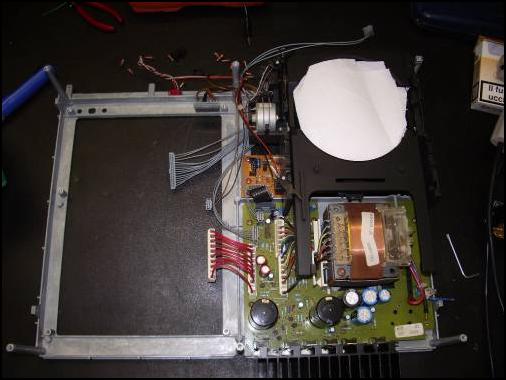

Questo lettore  è stato usato veramente poco, ma non ne hanno avuto cura : il coperchio superiore risultava ammaccato rigato e in alcuni punti sporco di vernice grigia....... Il frontale risultava anch'esso sporco di residui di vernice grigia e il display era completamente sporco nel suo interno !!  La prima cosa logica da fare fu smontarlo quasi tutto, coprire l’ottica e tramite un pennellino rimuovere dal suo interno tuttla la polvere accumulata nel tempo, anche con l’ aiuto di aria compressa.

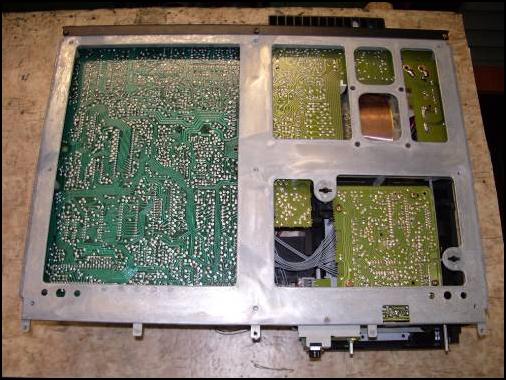

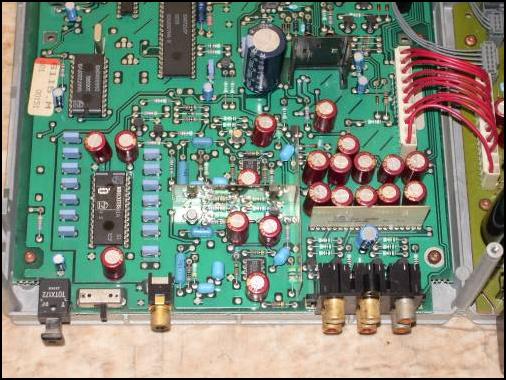

Pulito le schede e rimosso l’ ossido dai connettori RCA , ho rimontato tutto per passare successivamente alla pulizia dell’ ottica ,eseguita con un cotonfioc e dell’ alcol isopropilico .

Ora rimaneva solo da pulire il retro del display e… dimenticavo, sostituire il cavo di alimentazione tagliato proprio all’ ingresso del contenitore.



Questo lettore  è stato usato veramente poco, ma non ne hanno avuto cura : il coperchio superiore risultava ammaccato rigato e in alcuni punti sporco di vernice grigia....... Il frontale risultava anch'esso sporco di residui di vernice grigia e il display era completamente sporco nel suo interno !!  La prima cosa logica da fare fu smontarlo quasi tutto, coprire l’ottica e tramite un pennellino rimuovere dal suo interno tuttla la polvere accumulata nel tempo, anche con l’ aiuto di aria compressa.

Pulito le schede e rimosso l’ ossido dai connettori RCA , ho rimontato tutto per passare successivamente alla pulizia dell’ ottica ,eseguita con un cotonfioc e dell’ alcol isopropilico .

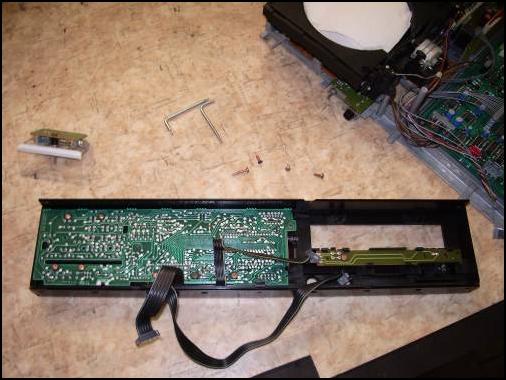

Ora rimaneva solo da pulire il retro del display e… dimenticavo, sostituire il cavo di alimentazione tagliato proprio all’ ingresso del contenitore.  Per pulire il display ho dovuto smontarlo pezzo a pezzo, rimuovere lo strato plastico di color viola tra il vetro del display e il plexi del frontale e con molta cura eliminare ogni traccia di sporco … molto , ma molto delicatamente .

Le piccole tracce di vernice sono state rimosse con il Polisch usato con perizia e dolcemente senza calcare troppo, il risultato è stato un frontale che sembra esser nuovo.

Per il cavo , dato che dovevo rimuovere lo spezzone originale, ho optato per una classica e comoda presa VDE a tre poli ( il CD960 ne ha una originale a due poli ) .

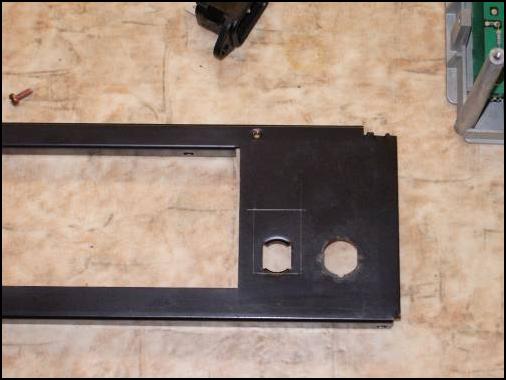

Ho tracciato la lamiera da lavorare e tramite una fresa ho ricavato lo scasso adeguato all’ esigenza .

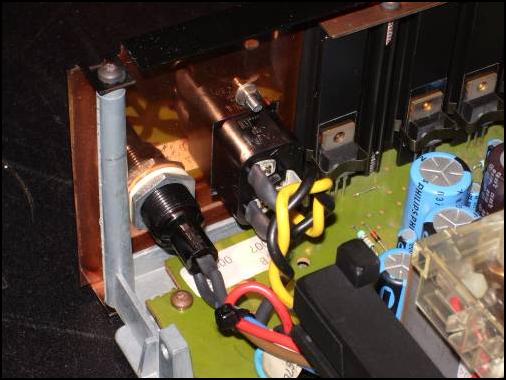

Montata la VDE sono stati saldati i nuovi cavi .



Riassemblato tutto il lettore , mi sono dedicato alla riparazione del coperchio malconcio....

La primissima cosa da fare era sistemare quella piccola ammaccatura , successivamente prepararlo per una nuova verniciatura a forno con vernice antigraffio

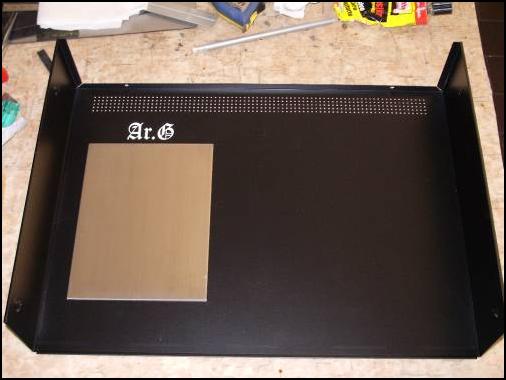

Qui accanto potete vedere il “nuovo” coperchio a cui è stata applicata una lamiera amagnetica di acciaio inox aisi 316 da 20/10 utile per rinforzare la struttura in sostituzione all’ originale in plastica delle stesse dimensioni.

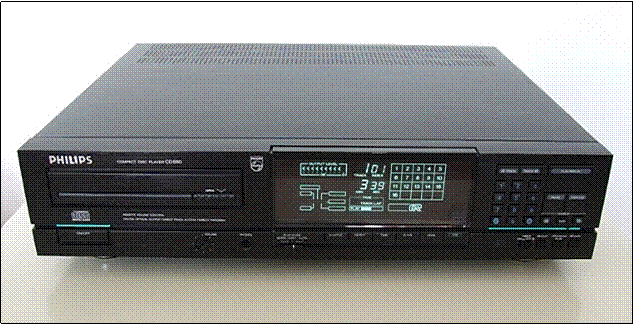

A lavori conclusi ne è uscito fuori un lettore che sembra praticamente nuovo sotto ogni aspetto.
