Geloso G1 1020A

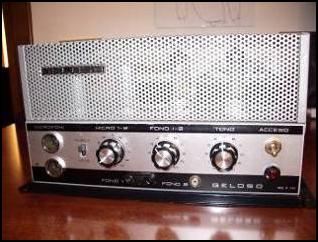

Il G1 1020A è tra i più classici prodotti della GELOSO, è un bel amplificatore rigorosamente MONO con uno stadio finale composto da due EL84 in Push Pull e da due ECC83 in ingresso , una per il segnale Fono/radio , l’ altra per le due entrate Micro .

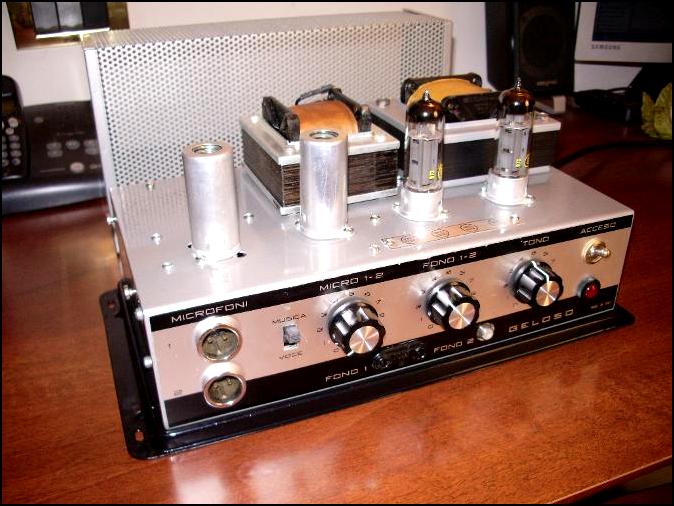

Qui sotto ne potete vedere uno che ho restaurato ; un restauro durato molto a causa del TU che era interrotto e delle pessime condizioni generali... Per trovare il suo TU originale Geloso ho dovuto faticare non poco,ma alla fine sono riuscito a trovare il ricambio ancora nella sua confezione originale !!!!

Qui in basso ci sono gli schemi , difficili da trovare, ed è per questo che ho deciso di renderli “liberi”

PRIMA DEL RESTAURO

Questo è come si presentava l’amplificatore :

Verniciato da un improbabile restauratore….a pennello….senza nessun riguardo !!!!

Anche i due trasformatori sono stati oggetto delle cure distruttive del vecchio proprietario….

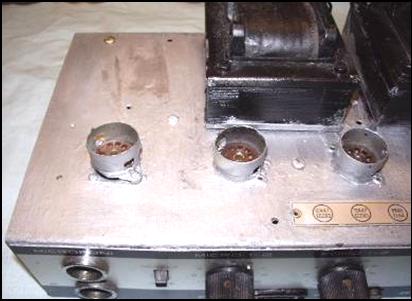

senza una manopola, con uno zoccolo staccato e con una sezione elettrica molto in condizioni precarie , con elettrolitici in perdita , tutti i contatti ossidati e con i piani di massa non collegati , lasciati flottanti, con pericolo di corto con l’ alta tensione , che in questo modello è gia scoperta di suo, resistenze sostituite a caso….

Era proprio un vero disastro, non funzionante e anche molto pericoloso !!!!!

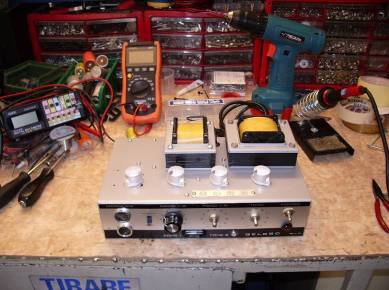

LAVORI DI RESTAURO IN FASE AVANZATA

I lavori di restauro sono cominciati :

Come prima cosa ho controllare tutto cio che si poteva recuperare senza stravolgere l’ originalità dell’ oggetto.

Fatto cio ho notato subito che il TU ( trasformatore di uscita ) aveva una ramo interrotto e non dava tensione anodica a una delle due EL84, Non volendo farne avvolgere uno nuovo perché avrebbe snaturato l’ amplificatore e gli avrebbe fatto perdere il suo valore come oggetto “storico”, ho cominciato subito la ricerca di un ricambio originale che fortunatamente son riuscito a trovarlo, per giunta nuovo nella sua confezione originale !!! Ovviamente tale ricerca è durata mesi e mesi.

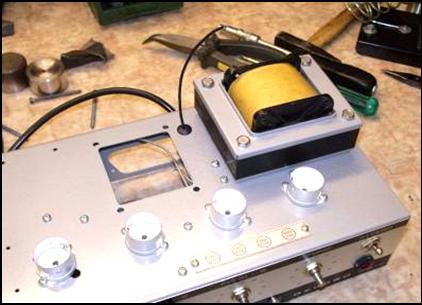

Arrivato sin qui ho dovuto per forza di cose smontare completamente l’ amplificatore per portare il telaio a far sabbiare per togliere la porcheria data a pennello e la ruggine presente, e farlo riverniciare del suo colore originale tramite verniciatura a forno con colore antigraffio.

Gli zoccoli erano talmente malconci ( sporchi, ossidati, colorati,e rotti ) che ho dovuto sostituirli, peccato…

Il TA ( trasformatore di alimentazione ) era stato verniciato anche lui….quindi ho dovuto smontarlo e ho dovuto ripulire tutti i particolari che lo compongono . La carta cerata che copre l’ avvoligimento era inutilizzabile perche verniciata anch'essa , l’ ho sostituita con una nuova dello stesso colore e fattura,

successivamente e stato riverniciato e sono state anche sostituite le viti perchè le poche rimaste erano arrugginite e “ spanate “.

Per le manopole ho ritenuto che fosse migliore la sostituzione di tutte e tre le manopole con tre di disegno e fattura simile, che lasciarne due uguali e una no….

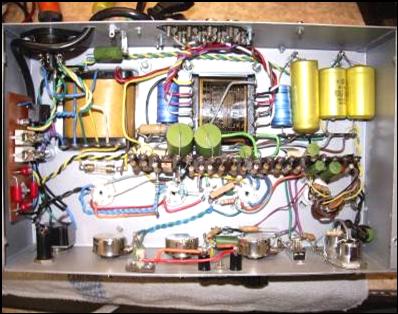

Successivamente sono intervenuto anche sull’ elettronica, andando a ricablare tutti gli zoccoli, sostituendo le resistenze di valore “non originale” o interrotte con resistenze a impasto di carbone uguali alle originali,

Gli elettrolitici di alimentazione erano in perdita e sono stati sostituiti con dei Philips, gli altri compresi quelli non elettrolitici sono OK e son rimasti al loro posto ( sono stati controllati con capacimetro ).

Puliti tutti i potenziometri con antiossidante e “soffiati” e asciugati, ho provveduto a rimontare completamente l’ amplificatore.

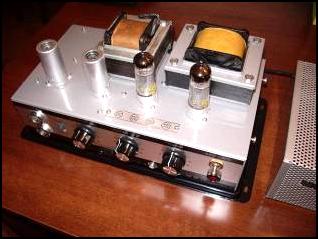

Montate le valvole ho potuto finalmente ascoltarmi questo gioiellino che mi ha fatto faticare un po….
